Описание

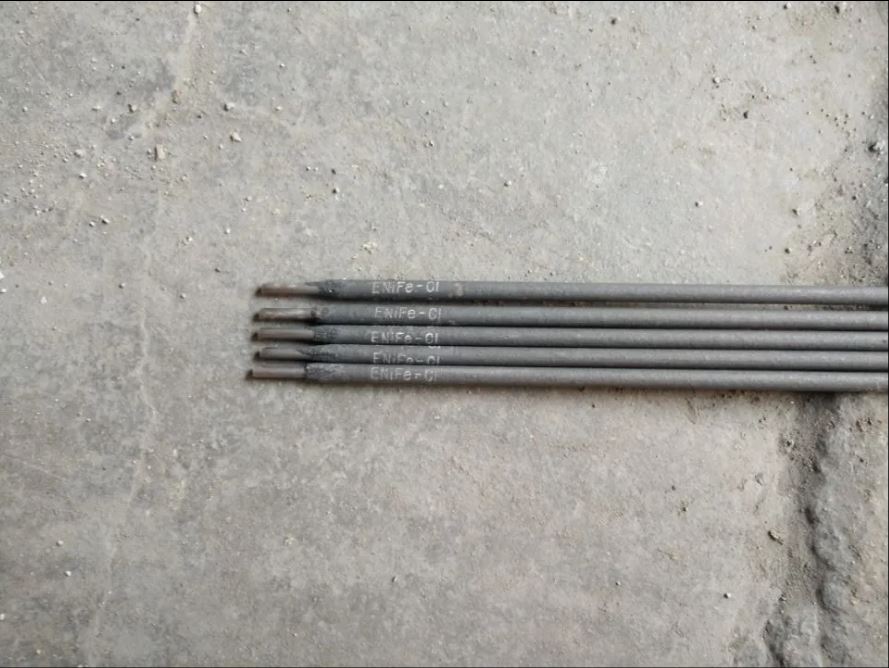

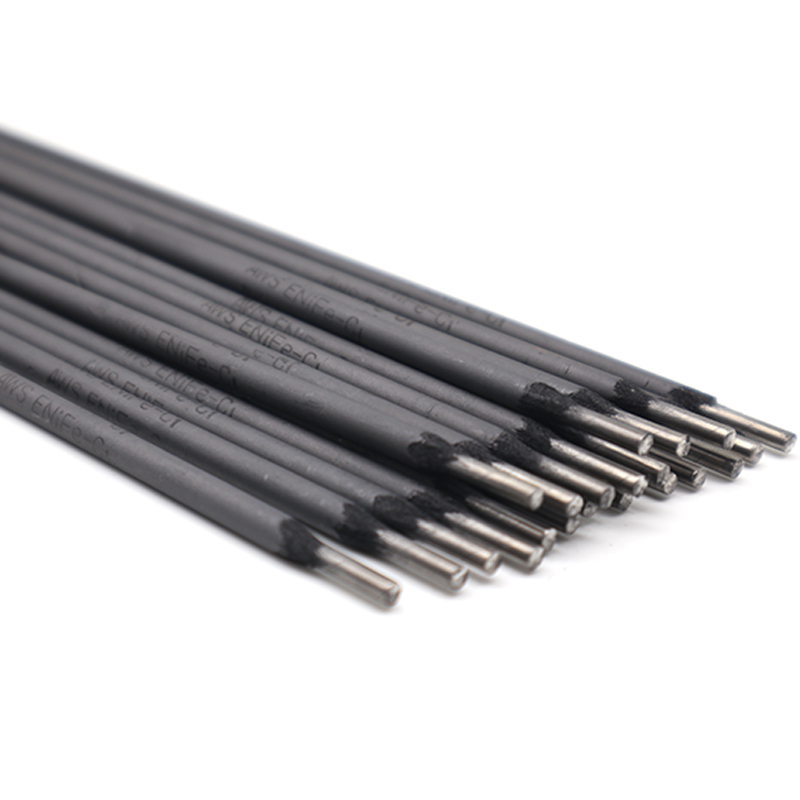

CHINA ENiFe-C1 — специализированный электрод с сердечником из никелевого сплава (60-70% Ni) и графитовым покрытием, разработанный для высококачественной сварки и наплавки чугуна. Электрод обеспечивает наплавленный металл с высокой прочностью, повышенной пластичностью и низким коэффициентом линейного расширения, что критически важно для предотвращения трещин при сварке чугунных изделий.
Благодаря уникальному составу (Ni 60-70%, Fe 3-6%, Cu 25-35%), электрод способен воспринимать высокие токовые нагрузки и обладает повышенным коэффициентом наплавки. Он идеально подходит для сварки серого чугуна, особенно чугуна с шаровидным графитом, а также для соединения разнородных материалов — чугуна с конструкционными и литыми сталями. Работает на постоянном (DC+) и переменном токе, обеспечивая стабильную дугу и качественное формирование шва.
Преимущества:
- Высокая пластичность и прочность шва: наплавленный металл с содержанием никеля 60-70% обеспечивает отличную стойкость к образованию трещин даже при сварке толстостенных чугунных деталей и разнородных соединений.
- Универсальность применения: подходит для сварки серого чугуна, чугуна с шаровидным графитом, а также для соединения чугуна со сталями, что делает его незаменимым при ремонте сложных узлов и механизмов.
- Стабильность процесса сварки: графитовое покрытие обеспечивает легкое зажигание дуги, стабильное горение на постоянном и переменном токе, а также хорошее формирование шва с плавными переходами к основному металлу.
Позиции сварки:
Пространственные положения: вертикальное сверху вниз и наклонное.
Род тока: Постоянный ток обратной полярности (DC+) или переменный ток (AC).
Химический состав наплавленного металла, %
| C | Si | Mn | Fe | Ni | Cu |
|---|---|---|---|---|---|
| ≤ 2,0 | ≤ 4,0 | ≤ 2,3 | 3,0 – 6,0 | 60 – 70 | 25 – 35 |
Указания по сварке:
- В зоне сварки должна быть удалена литейная корка до чистого металла.
- Для толстостенных деталей необходимо использовать X- или V-образную разделку с углом раскрытия 60-80°.
- Высокоуглеродистые стали и массивные заготовки необходимо подогревать до 250°С.
- Положение электрода 90° к поверхности, допускаются незначительные колебания электрода во время сварки.
- Сварку вести короткой дугой и короткими валиками.
- После удаления шлака необходима проковка для снятия напряжений.
- Избегать больших концентраторов напряжений в конструкции шва.
Диаметры и режимы сварки:
| Диаметр электрода, мм | Длина, мм | Сила тока, А |
|---|---|---|
| 3,2 | 350 | 90-110 |
| 4,0 | 350 | 120-150 |
| 5,0 | 350 | 160-190 |
Купить электроды ENiFe-С1 в AMITECH
В интернет-магазине компании AMITECH вы можете купить электроды ENiFe-С1 доставкой по всей России. Наши специалисты расскажут обо всех особенностях товара, помогут оформить заказ и выбрать наиболее подходящий способ получения. Оплата заказа возможна по наличному и безналичному расчёту.
Звоните:
+7 (812) 643-46-87
+7 (812) 643-46-88
* Характеристики электродов могут незначительно отличаться от описания в зависимости от партии производителя. Для точной информации свяжитесь с менеджером.
Отзывы
Отзывов пока нет.
