Описание

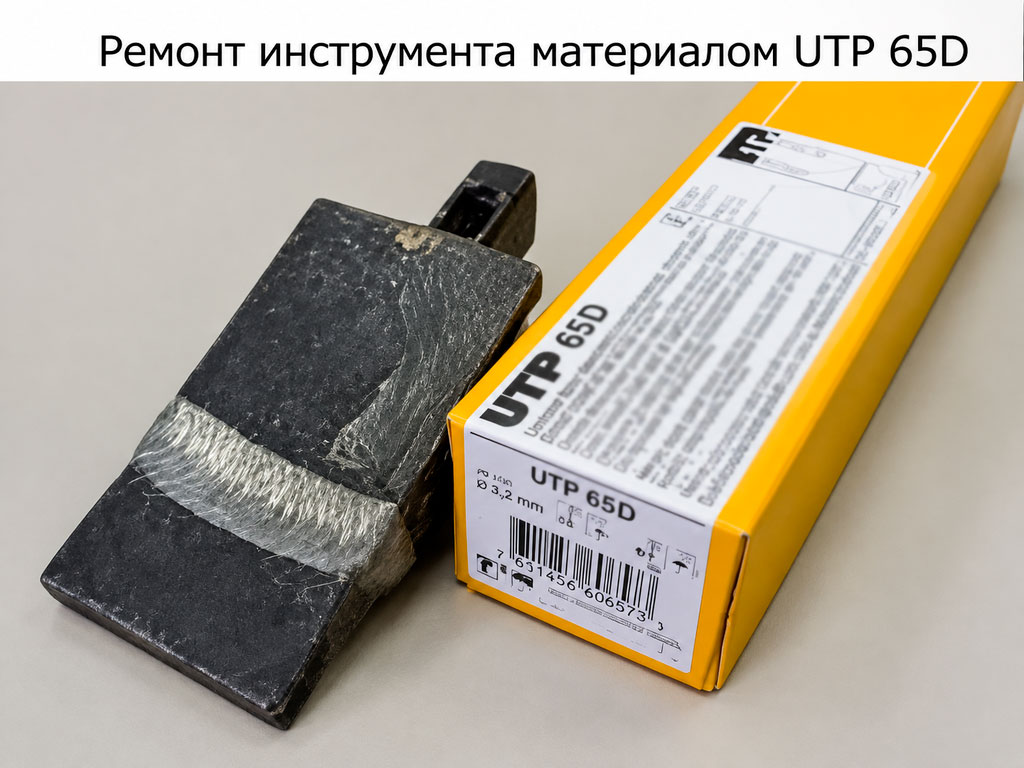

UTP 65 D — аустенитно-ферритный электрод с рутиловым покрытием, разработанный для ремонта и наплавки деталей с высокими требованиями к качеству. Электрод обладает исключительной стойкостью к образованию трещин при сварке трудносвариваемых сталей, включая высокомарганцовистые, инструментальные, пружинные и быстрорежущие стали, а также для соединения коррозионностойких сталей с низкоуглеродистыми. Благодаря высокому содержанию хрома (30%) и никеля (9,5%), наплавленный металл демонстрирует превосходную коррозионную стойкость, высокий предел текучести и износостойкость, что делает электрод незаменимым при ремонте и эксплуатации машиностроительных деталей и механизмов — зубчатых колес, эксцентриков, валов, осей, ножей горячей резки и штампов.
UTP 65 D также может использоваться в качестве буферного слоя для последующей износостойкой наплавки. Электрод характеризуется высокими сварочно-технологическими свойствами: стабильной дугой, минимальным разбрызгиванием, мелкочешуйчатой поверхностью шва и отличной шлакоотделимостью. Наплавленный металл обладает склонностью к термоупрочнению и холодному наклепу, что обеспечивает дополнительную прочность в процессе эксплуатации.
Преимущества:
- Высокая стойкость к трещинообразованию: электрод специально разработан для сварки трудносвариваемых сталей и обеспечивает надежное соединение без образования трещин даже при работе с высокомарганцовистыми, инструментальными и быстрорежущими сталями.
- Превосходная коррозионная стойкость и износостойкость: благодаря оптимальному химическому составу (30% Cr, 9,5% Ni) наплавленный металл демонстрирует высокую коррозионную стойкость и твердость около 260 HB, что продлевает срок службы восстановленных деталей.
- Универсальность применения: электрод подходит не только для ремонта и наплавки широкого спектра деталей (зубчатые колеса, валы, штампы, ножи), но и может использоваться как буферный слой под последующую износостойкую наплавку, обеспечивая надежную основу для твердых сплавов.
Химический состав наплавленного металла, %
| C | Si | Mn | Cr | Ni | Fe |
|---|---|---|---|---|---|
| 0,1 | 1,0 | 1,0 | 30,0 | 9,5 | Ост. |
Механические свойства наплавленного металла:
| Предел текучести Rp0,2, МПа | Предел прочности Rm, МПа | Относительное удлинение A5, % |
|---|---|---|
| > 640 | > 800 | > 20 |
Твердость наплавленного металла:
| Твердость |
|---|
| ≈ 260 HB |
Указания по сварке:
- Зачистить зону сварки перед началом работ.
- Для толстостенных деталей использовать X- или V-образную разделку с углом раскрытия 60-80°.
- Для высокоуглеродистых сталей и массивных заготовок необходим подогрев до 250°С.
- Положение электрода — 90° к поверхности основного металла.
- Допускаются незначительные колебания электрода во время сварки.
- Сварка ведется короткой дугой.
- Прокалка электродов в течение 2-х часов при температуре 120-200°С.

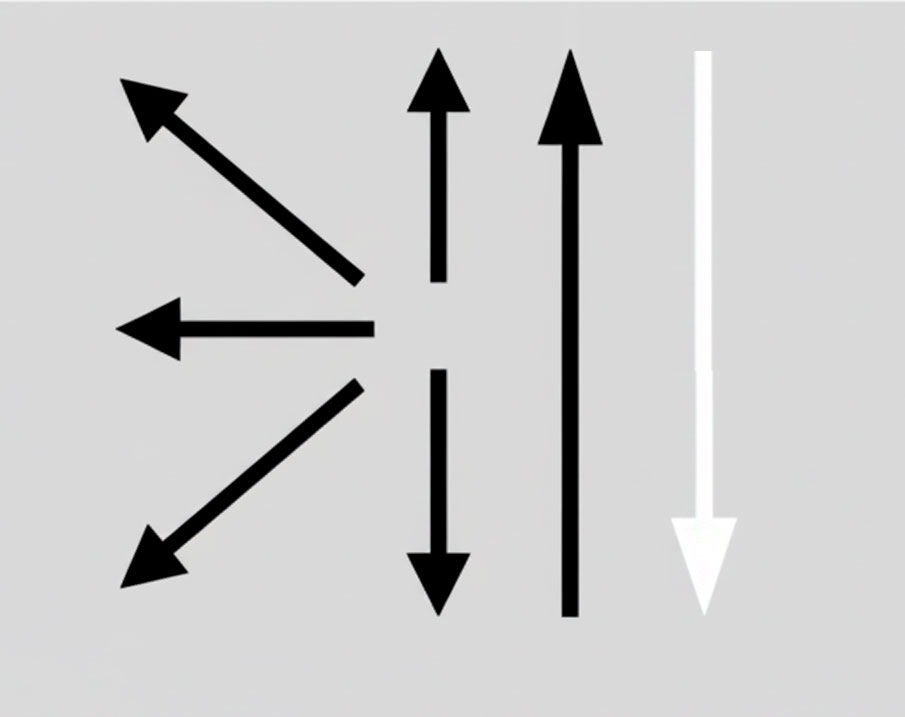

Позиции сварки:
Пространственные положения: PA, PB, PC, PE, PF (все положения, кроме вертикального на спуск).
Род тока: Постоянный ток обратной полярности (DC+) или переменный ток (AC).
Диаметры и вес упаковки:
| Диаметр электрода, мм | Длина, мм | Сила тока, А | Вес упаковки, кг |
|---|---|---|---|
| 2,5 | 250 | 55-75 | 3,4 |
| 3,2 | 350 | 75-115 | 4,7 |
| 4,0 | 350 | 100-145 | 5,0 |
| 5,0 | 350 | 120-195 | 5,1 |
Купить электроды UTP 65 D в AMITECH
В интернет-магазине компании AMITECH вы можете купить электроды UTP 65 D с доставкой по всей России. Наши специалисты расскажут обо всех особенностях товара, помогут оформить заказ и выбрать наиболее подходящий способ получения. Оплата заказа возможна по наличному и безналичному расчёту.
Звоните:
+7 (812) 643-46-87
+7 (812) 643-46-88
* Характеристики электродов могут незначительно отличаться от описания в зависимости от партии производителя. Для точной информации свяжитесь с менеджером.
Отзывы
Отзывов пока нет.
